Стенд для правки дисков модель Фаворит пр-ль СИБЕК, РОССИЯ

Стенд для правки дисков модель Фаворит пр-ль СИБЕК, РОССИЯ

Данный стенд произведен для правки литых, легкосплавных и кованых дисков колес, диаметр диска для восстановления составляет  10"-22", привод рабочего цилиндра электрогидравлический, ход штока гидроцилиндра более 30 мм, давление гидросистемы 50-55 кгс/см2, усилие гидроцилиндра составляет 2 000-5 300 кг, расчетная пр-ность 4 колеса в час, планшайба для крепления диска универсальная, две упорные скобы, имеющие фиксаторами, шкаф для хранения инструмента и оснастки, указатель биения находится на подвижной штанге, электропитание 220- 380В, мощность 1,5/0,75 кВт, степень защиты оболочки IPX0, I -класс защиты от поражения током, габариты 1315мм*630*1180мм, вес стенда 220 кг.

В комплект входит: рихтующие сменные насадки, центрующие шайбы, сменные штоки различной длины для исправления разных типов повреждений диска.

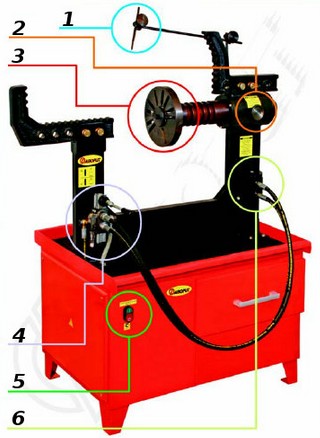

Схема стенда

1 - указатель биения; 2 - стопор шпинделя; 3 - планшайба; 4 - гидропереключатель (осуществляет управление гидроцилиндром); 5 - выключатель для гидравлического насоса; 6 - гидроцилиндр.
Поврежденный диск устанавливается и закрепляется на планшайбе, на которой группа пазов позволяет зафиксировать любой диск. Гидравлический привод стенда дает возможность достигать номинального усилия в области правки до 1,5 т, что, чаще всего, позволяет полностью восстановить геометрию диска. Комплектуется рихтующими сменными насадками, а также рабочими штоками. Для хранения вспомогательных инструментов в конструкцию стенда заложен инструментальный ящик. Управляется рабочий гидроцилиндр при помощи гидравлического распределителя, имеющего встроенный редукционный клапан и регулятор давления. Гидроцилиндр запускается с помощью давления масла, которое создается масляным насосом. Этот насос, размещаемый внутри корпуса стенда, -  это основа гидропривода стенда. Вращение насоса производит электродвигатель, соединяемый с насосом посредством муфты. На обратной стороне струбцины располагается указатель биения, в виде металлического стержня с острым основанием. Данный указатель биения предназначен для определения места ремонта, в особенности в заключительной стадии.

Стенд для правки дисков модель Фаворит пр-ль СИБЕК, РОССИЯ схема
