Подъемник 3D для окрасочной камеры

Подъемник 3D для окрасочной камеры

3D подъемник используется в качестве вспомогательного оборудования в работе с автомобилями, вагонами, а также другими крупным транспортом. Подъемник имеет хорошую устойчивость в процессе движении вверх/ вниз, удобную планировку, простоту в эксплуатации, безопасность и надежность в работе. Данный подъемник - один из наилучших образцов в подъемном оборудовании, который предназначен для уменьшения трудозатрат и увеличения эффективности работ.

А. Основные параметры
Рабочая платформа р-ром (ДлхШир) 1000* 900
Высота подъема составляет 3000мм
Скорость подъема 5метров/ мин
Мощность двигателя 1,5 кВт
Прогулки скорость 8 метров в мин
Мощность 0.75кВт
Длина расширенная 750мм
Расширение вручную
Максим. загрузка 300кг
В. Комплектация.
В комплект подъемника входят: колонка, рабочие платформы, верхний путь, нижний трек, система передачи, система управления электронная.
1. Колонка
Колонка выполнена из стали, имеет форму трубы с квадратным сечением. Внешний габарит – 3800* 1620*300 (ДлxШирxВыс)
2. Рабочая платформа оборудована ограждением 900 мм высотой. Наружные размеры составляют 1000*900 мм (Дл x Шир). Высота подъема составляет 550-3000мм, максимальная нагрузка 300кг, скорость подъема составляет 5метров/мин, расширение 750 мм длиной. Подъем платформы происходит вверх/вниз со скоростью 5метров/мин. Платформа снабжена кнопками управления, на ней оператор управляет 3-хмерной таблицей перемещения в трех направлениях.
3. Верхний трек фиксируется на одной из сторон покрасочной камеры, его высота составляет 3600 мм.
4. Нижний трек
Нижние колеса прокрутки двигаются по пути со скоростью 8метров/мин, высота 16 860 мм.
5. Система передачи
6. Система управления
Электронный взрывозащищенный блок управления на трехмерном подъемнике установлен на одной из сторон лифта. Для управления применяется операционная кнопка для требуемой дислокации платформы. 3-хмерные манипуляции осуществляются с платформы, верхний, нижний края платформы подъемника оборудованы взрывозащищенными выключателями, потому платформа движется в заранее заданном диапазоне. Задняя и передняя части 3D подъемника в продольном перемещении оснащены также взрывозащитными концевыми выключателями. Общая мощность лифта 3D составляет 2.25 кВт.
С. Инструкция по технике безопасности
В процессе подъема для обеспечения безопасности, нужно соблюдать предписания:
1. Перед началом движения рабочее место очистить от мусора, а также соблюдать чистоту на рабочей платформе, а также на дорожках, чтобы предотвратить повреждение объекта.
2. Проверить предварительно, чтобы транспортные средства находились за пределами длины платформы, иначе, транспортные средства или их части могут быть повреждены.
3. Перед началом движенияплатформы нужно контролировать отсутствие людей под платформой, во избежание несчастных случаев.
4. Независимо от того, закончена ли работа, после того, как работник покинул место, нужно опустить платформу
5. Во время работы при возникновении посторонних шумов, маляр должен немедленно остановиться и устранить проблему, после этого можно продолжить работу.
6. Несанкционированный допуск персонала запрещен. Лифт не может использоваться постоянно.
D. Обслуживание и ремонт
1. После 1-го года эксплуатации провести полную проверку машины:
A) Проверьте, механизмы на повреждения;
Б) Проверьте целостность всей системы;
C) Проконтролируйте состояние газотранспортной системы.
2. Масло подлежит замене каждые 2 года. Сальник должен заменяться своевременно для предупреждения утечки масла. При обычных условиях, температура в редукторе не превышает 70 гр., если температура поднимается слишком высоко, необходимо остановить устройство и проверить его.
3. При необходимости корректировки высоты платформы, концевой выключатель можно настроить под личные потребности.
4. Добавить масло на цепи, звездочки и другие механизмы один раз в неделю.
5. Регулярно проверяйте состояние провода заземления.
6. Помимо регулярного техобслуживания, проводите капитальный ремонт ежегодно, подшипники должны всегда быть очищены.
7. Для устранения угрозы безопасности состояние взрывозащищенного концевого выключателя нужно регулярно контролировать.

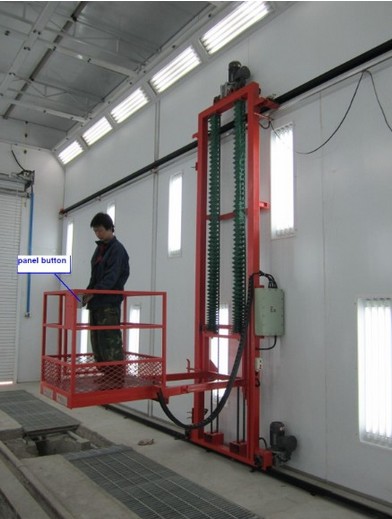

Подъемник 3D для окрасочной камеры 2

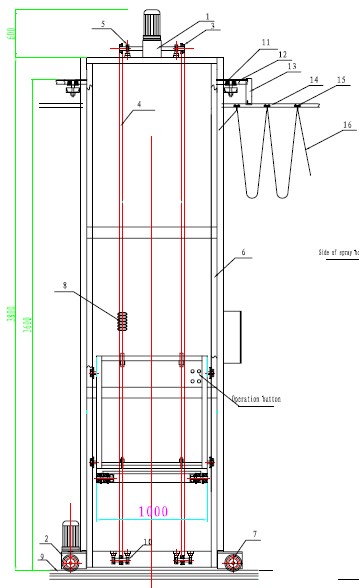

Подъемник 3D для окрасочной камеры схема

Схема:
1. – редуктор
2. – редуктор
3.- держатель дисков
4. – цепь
5. – держатель подшипника
6. – желоб
7. – холостое колесо
8. – ограждение цепи
9. – нижняя дорожка
10. – держатель подшипника
11. – верхнее холостое колесо
12. – верхняя дорожка
14. – дорожка
15. – колесо
16. – провод
